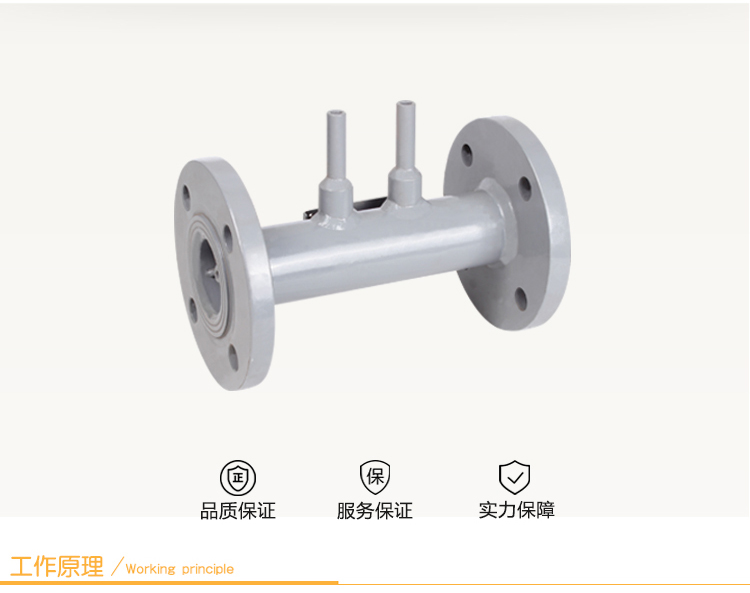

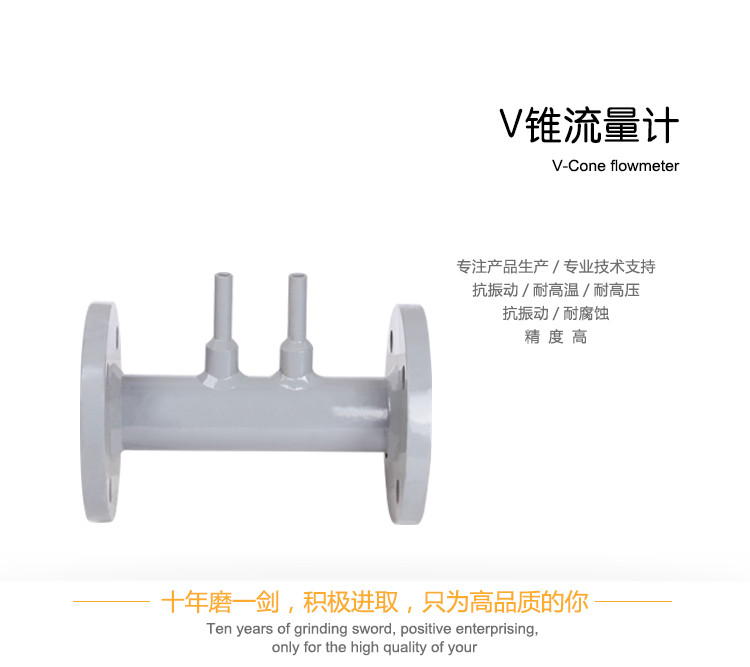

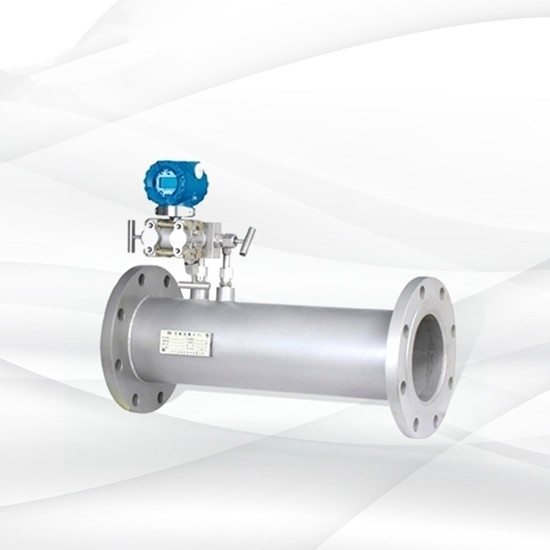

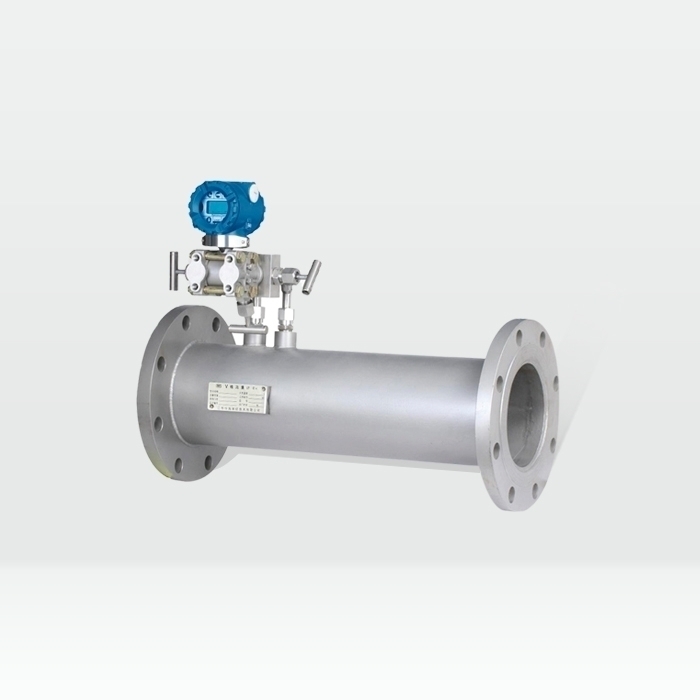

![V锥流量计](/uploads/allimg/200429/2-200429152G6201.jpg) ![V锥流量计](/uploads/allimg/200416/2-20041610394L01.jpg) |

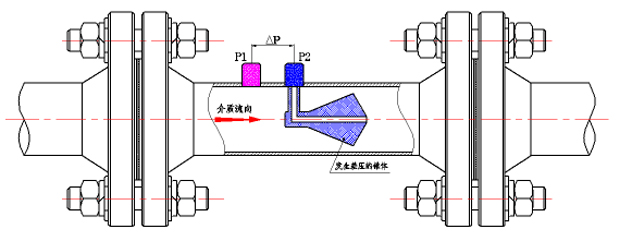

![V锥流量计工作原理](/uploads/allimg/200416/2-200416104000b9.jpg) |
V型锥流量计和其他差压式仪表一样,也是基于流动连续性原理和伯努利方程来计算流体工况流量的。我们知道在同一密闭管道内,当压力降低时,速度会增加,当介质接近锥体时,其压力为P1,在介质通过锥体的节流区时,速度会增加,压力会降低为P2,如图所示,P1和P2都通过取压口引到差压变送器上,流速发生变化时,差压值会随之增大或减小。也就是说对于稳定流体,流量的大小与差压平方根成正比。当流速相同时,锥体节流面积越大,则产生的差压值也越大。
|
|
![V锥流量计传感器结构](http://www.ehuahai.com/Content/Images/uploaded/%E6%B5%81%E9%87%8F%E7%B3%BB%E5%88%97/HLVZ%20V%E9%94%A5%E6%B5%81%E9%87%8F%E8%AE%A1/3HLVZ%20V%E9%94%A5%E6%B5%81%E9%87%8F%E8%AE%A1%E4%BC%A0%E6%84%9F%E5%99%A8%E7%BB%93%E6%9E%84.jpg) |

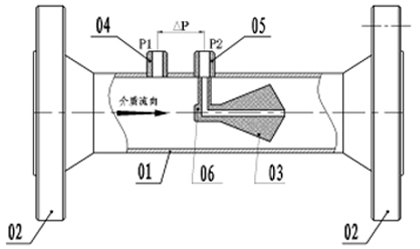

![V锥流量计传感器结构](/uploads/allimg/200416/2-2004161040163C.jpg) |
1.导管;
2.连接法兰;
3.V锥芯体;
4.高压取压管;
5.低压取压管;
6.支撑管+低压引出管
|
|
![V锥流量计产品特点](http://www.ehuahai.com/Content/Images/uploaded/%E6%B5%81%E9%87%8F%E7%B3%BB%E5%88%97/HLVZ%20V%E9%94%A5%E6%B5%81%E9%87%8F%E8%AE%A1/5HLVZ%20V%E9%94%A5%E6%B5%81%E9%87%8F%E8%AE%A1%E4%BA%A7%E5%93%81%E7%89%B9%E7%82%B9.jpg) |
●永久压损低 永久压损只有孔板的1/3与文丘里管相识。
●量程比较宽 较其他差压类的量程大的多,正常情况下为10:1。
●测量精度高 V锥流量计的准确度为±0.5%。
●重复性好 V锥流量计的重复性为±0.1%。
●直管段要求低 只需要极短的直管段(前1~3D,后0~1D)。
●自整流、自清洗、自保护流量计结构设计是流体扫过型结构,没有积垢死角。特有结构所形成的边界层效应,使得节流件关键部位不磨损。
●抗振动、耐高温、耐高压 流量传感器是纯机械体无可动部件,因此耐高温、耐高压、耐腐蚀及不怕振动。
●一体化结构设计 V锥流量计把节流件、传感器、智能电路、显示器、通信单元组成一体,安装时用户只需焊接配对法兰即可,取消了传统差压流量计的引压管路简化了安装,减少了安装时间和费用,方便用户使用。
|

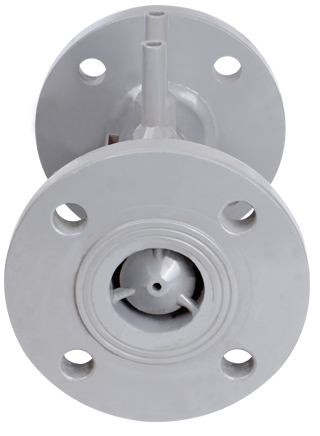

![V锥流量计产品特点](/uploads/allimg/200416/2-200416104026131.jpg) |
|
![V锥流量计产品参数](http://www.ehuahai.com/Content/Images/uploaded/%E6%B5%81%E9%87%8F%E7%B3%BB%E5%88%97/HLVZ%20V%E9%94%A5%E6%B5%81%E9%87%8F%E8%AE%A1/6HLVZ%20V%E9%94%A5%E6%B5%81%E9%87%8F%E8%AE%A1%E4%BA%A7%E5%93%81%E5%8F%82%E6%95%B0.jpg) |
公称通径:DN25-DN1600(大于DN1600的口径也可以做)
被测介质:液体、气体(包括天然气)、蒸汽
基本误差:±0.5%,±1.5%,±2.5%
工作压力:≦26.0 MPa
被测介质温度:<550℃
直管段要求:上游0-3D,下游0-1D
供电电源:24V DC(需配差压变送器)
显示:8位LCD显示瞬时流量、累积流量(配流量积算仪)
输出信号:(1)4-20mA DC流量信号(2)符合HART协议的输出信号
防爆性能:本安型IbIICT5
防护性能:IP65
|

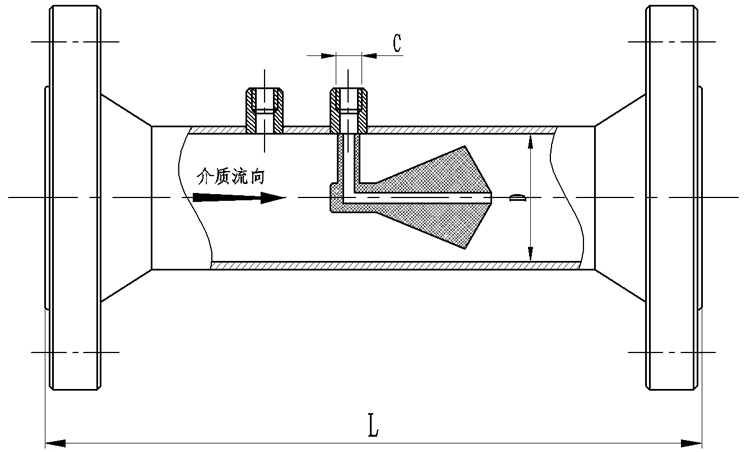

![V锥流量计产品外形尺寸](http://www.ehuahai.com/Content/Images/uploaded/%E6%B5%81%E9%87%8F%E7%B3%BB%E5%88%97/HLVZ%20V%E9%94%A5%E6%B5%81%E9%87%8F%E8%AE%A1/7HLVZ%20V%E9%94%A5%E6%B5%81%E9%87%8F%E8%AE%A1%E4%BA%A7%E5%93%81%E5%A4%96%E5%BD%A2%E5%B0%BA%E5%AF%B8.jpg) |
![V锥流量计产品外形尺寸](/uploads/allimg/200416/2-20041610403Q64.jpg)
法兰执行标准:JB/T81-1994、JB/T82.1-1994、JB/T82.2-1994
|
|
公称通径 |
D L (mm) |
C |
公称通径 |
D L (mm) |
C |
DN25 |
150 |
M12*1.5 |
DN350 |
900 |
M20*1.5 |
DN32 |
165 |
M12*1.5 |
DN400 |
1050 |
M20*1.5 |
DN40 |
200 |
M12*1.5 |
DN450 |
1150 |
M20*1.5 |
DN50 |
250 |
M20*1.5 |
DN500 |
1260 |
M20*1.5 |
DN65 |
275 |
M20*1.5 |
DN600 |
1380 |
M20*1.5 |
DN80 |
300 |
M20*1.5 |
DN700 |
1500 |
M20*1.5 |
DN100 |
350 |
M20*1.5 |
DN800 |
1600 |
M20*1.5 |
DN125 |
400 |
M20*1.5 |
DN900 |
1750 |
M20*1.5 |
DN150 |
450 |
M20*1.5 |
DN1000 |
1850 |
M20*1.5 |
DN200 |
550 |
M20*1.5 |
DN1400 |
2000 |
M20*1.5 |
DN250 |
650 |
M20*1.5 |
DN1600 |
2200 |
M20*1.5 |
DN300 |
700 |
M20*1.5 |
DN1500 |
2500 |
M20*1.5 |
|
![V锥流量计产品选型](http://www.ehuahai.com/Content/Images/uploaded/%E6%B5%81%E9%87%8F%E7%B3%BB%E5%88%97/HLVZ%20V%E9%94%A5%E6%B5%81%E9%87%8F%E8%AE%A1/10HLVZ%20V%E9%94%A5%E6%B5%81%E9%87%8F%E8%AE%A1%E4%BA%A7%E5%93%81%E9%80%89%E5%9E%8B.jpg) |
型号 |
说 明 |
HLVZ |
V锥流量计 |
|
代号 |
按结构分类 |
|
01 |
管道式 |
|
02 |
内嵌式 |
|
03 |
插入式 |
|
代号 |
口径(mm) |
|
25-3000 |
DN25-DN300 |
|
代号 |
压力等级(MPa) |
|
1.6 |
1.6 |
|
2.5 |
2.5 |
|
4.0 |
4.0 |
|
6.3 |
6.3 |
|
10 |
10 |
|
16 |
16 |
|
26 |
26 |
|
代号 |
介质 |
|
1 |
液体 |
|
2 |
气体 |
|
3 |
蒸汽 |
|
代号 |
补偿形式 |
|
N |
不带压力、温度补偿 |
|
P |
带压力补偿输出 |
|
T |
带温度补偿输出 |
|
代号 |
变送器差压量程范围 |
|
0 |
微差压量程 |
|
1 |
低差压量程 |
|
2 |
中差压量程 |
|
3 |
高差压量程 |
|
代号 |
是否带现场显示 |
|
W |
节流装置传感器 |
|
X |
智能节流装置(流量计) |
|
![V锥流量计选型须知](http://www.ehuahai.com/Content/Images/uploaded/%E6%B5%81%E9%87%8F%E7%B3%BB%E5%88%97/HLVZ%20V%E9%94%A5%E6%B5%81%E9%87%8F%E8%AE%A1/12HLVZ%20V%E9%94%A5%E6%B5%81%E9%87%8F%E8%AE%A1%E9%80%89%E5%9E%8B%E9%A1%BB%E7%9F%A5.jpg)
|
1、介质名称
2、管道内外径 (mm)
3、选用V锥流量传感的形式
4、流量单位(kg/h,t/h,m3/h,Nm3/h)
5、常用流量、最小流量、最大流量、刻度流量
6、介质为气体标准状态时,应该说明 0℃标况或20℃标况。
7、工作压力(MPa):a、绝对压力 b、表压力
8、流体温度(℃):最高、最低、常用的温度
9、流体密度(kg/m3或kg/Nm3)
10、流体粘度(mPa.s)
11、相对温度
12、气体成分 容积百分比(用于二种以上的混合气体)
13、管道装置 a、水平 b、自下而上
14、管道法兰 a、按法兰标准规范,代号为提供法兰标准及型号 b、乙方提供图纸
注意:
测量水和水蒸气须提供(1)、(2)、(4)、(5)、(7)、(8)、(13)、(14)
测量一般气体须提供(1)~(14)
测量一般溶液及油类须提供(1)、(2)、(4)、(5)、(7)、(8)、(9)、(10)、(13)、(14)
各项数据必须填写工艺设计的一个具体数值,请勿填写由大约多少的某一段范围
|

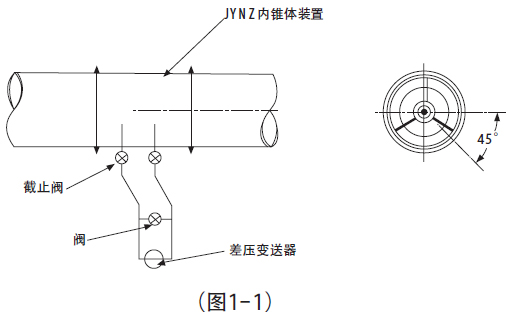

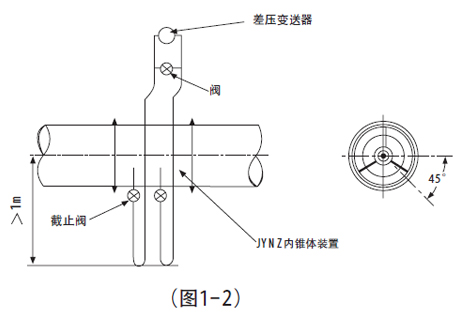

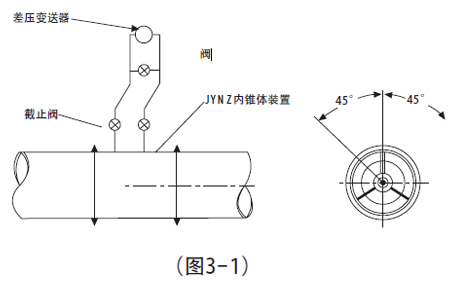

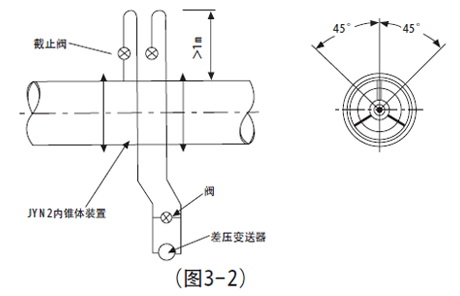

![V锥流量计安装要求](http://www.ehuahai.com/Content/Images/uploaded/%E6%B5%81%E9%87%8F%E7%B3%BB%E5%88%97/HLVZ%20V%E9%94%A5%E6%B5%81%E9%87%8F%E8%AE%A1/13HLVZ%20V%E9%94%A5%E6%B5%81%E9%87%8F%E8%AE%A1%E5%AE%89%E8%A3%85%E8%A6%81%E6%B1%82.jpg)
|
|
