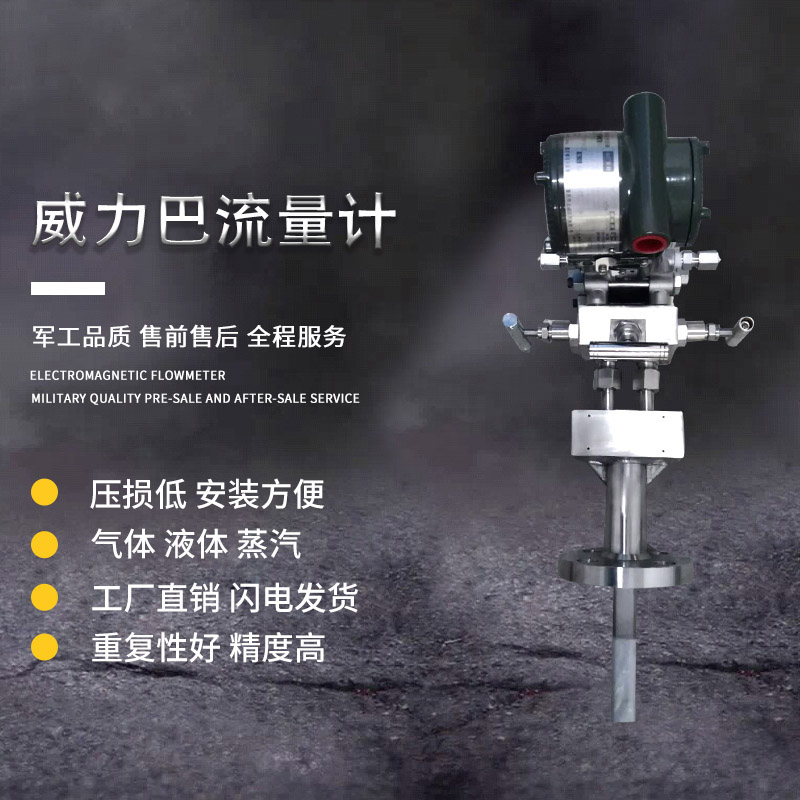

威力巴流量计
一、 威力巴流量计 概述 先进的差压式流量测量技术 HPLV 威力巴流量计 采用了完全符合空气动力学原理的工程结构设计,是一种在精度、功效及可靠方面达到了无比卓越程度的传感元件...
一、威力巴流量计概述
先进的差压式流量测量技术
HPLV 威力巴流量计 采用了完全符合空气动力学原理的工程结构设计,是一种在精度、功效及可靠方面达到了无比卓越程度的传感元件。
1、用途
适用于气体、液体和蒸汽的高精度流量测量。威力巴是一种差压式、速率平均式流量传感器,通过传感器在流体中所产生的差压进行流量测量。威力巴反映流体真实的流速,其精度达到± 1.0%,重复性达± 0.1%。威力巴的突出优点是:输出一个非常稳定、无脉动的差压信号
2 、探头的设计特点
子弹头截面形状的探头能产生精确的压力分布,固定的流体分离点;位于探头侧后两边、流体分离点之前的低压取压孔,可以生成稳定的差压信号,并且有效防堵。内部一体化结构能避免信号渗漏,提高探头结构强度,保持长期高精度。
二,威力巴流量计 均速管流量传感器的特点
子弹头截面形状的探头能产生精确的压力分布,固定的流体分离点;位于探头侧后两边、流体分离点之前的低压取压孔,可以生成稳定的差压信号,并且有效防堵。内部一体化结构能避免信号渗漏,提高探头结构强度,保持长期高精度。
威力巴流量探头以其卓越的防堵设计,彻底摆脱了阿牛巴等插入式流量探头易堵塞的弊端,使均速管流量探头的防堵水平达到了空前的高度。
探头高压取压孔不会被堵探头的前部形成高压区,压力略高于管道静压,阻止了颗粒进入。请注意:在探头的高压取压孔处流体的速度是零,没有物体会进入取压孔。开机时,流体在管道静压作用下,进入弯管,很快形成了压力平衡的状态。当压力平衡状态形成以后,流体在弯管进口处遇到高压,绕道而行,不再进入弯管中。
威力巴的低压孔实现本质防堵,一般情况下灰尘、沙子和颗粒在涡街力的作用下,集中在探头的后部。这就是为什么秋天的树叶总是集中在背风的房子后面的原因。其它的探头由于低压取压孔取在探头尾部真空区,在涡街力的作用下,探头的低压取压孔很快地被涡流带来的杂质堵死。威力巴的独特设计,使低压取压孔位于探头侧后两边,流体分离点和尾迹区的前部。这种设计从本质上防止了堵塞并且能产生一个非常稳定的低压信号。
。
三,威力巴流量计主要技术指标
●测量精度: +1%F .S
●重复性:土0.1%F .S
●适用压力:0 ~ 40MPa
●适用温度 :-20C~ +560C
●测量上限:取决于探头强度
●测量下限:取决于测量最小差压要求
●量程比:大于10: 1
●适用管径: 15mm ~ 900m圆管、方管
●适用介质: 满管、单向流动的、单向的气体、蒸汽
和粘度不大于10(mPa. S)的液体
四,威力巴流量计用途
适用于气体、液体和蒸汽的高精度流量测量。是一种差压式、速率平均式流量传感器,通过传感器在流体中所产生的差压进行流量测量。反映流体真实的流速,其精度达到± 1.0,重复性达± 0.1。威力巴的突出优点是:输出一个非常稳定、无脉动的差压信号
2 、探头的设计特点
面形状的探头能产生精确的压力分布,固定的流体分离点;位于探头侧后两边、流体分离点之前的低压取压孔,可以生成稳定的差压信号,并且有效防堵。内部一体化结构能避免信号渗漏,提高探头结构强度,保持长期高精度。
3.威力巴探头防堵塞设计
探头以其卓越的防堵设计,彻底摆脱了阿牛巴等插入式流量探头易堵塞的弊端,使均速管流量探头的防堵水平达到了空前的高度。
探头高压取压孔不会被堵探头的前部形成高压区,压力略高于管道静压,阻止了颗粒进入。请注意:在探头的高压取压孔处流体的速度是零,没有物体会进入取压孔。开机时,流体在管道静压作用下,进入弯管,很快形成了压力平衡的状态。当压力平衡状态形成以后,流体在弯管进口处遇到高压,绕道而行,不再进入弯管中。
奥科的低压孔实现本质防堵一般情况下,灰尘、沙子和颗粒在涡街力的作用下,集中在探头的后部。这就是为什么秋天的树叶总是集中在背风的房子后面的原因。其它的探头由于低压取压孔取在探头尾部真空区,在涡街力的作用下,探头的低压取压孔很快地被涡流带来的杂质堵死。的独特设计,使低压取压孔位于探头侧后两边,流体分离点和尾迹区的前部。这种设计从本质上防止了堵塞并且能产生一个非常稳定的低压信号。
五,威力巴流量计技术参数及应用
型号 | HP-HLV650 | XD-HLV640 | XD-HLV630 |
外形图 |
|
|
|
通径范围 | 80~500mm | 50~5000mm | 50~2000mm |
适用介质 | 空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液;饱和蒸汽、过热蒸汽配有冷凝器等 | 气体、液体、蒸汽 | |
压力范围 | 通常O~40.OMPa | 通常0~2.5MPa | 通常0~10.0MPa |
温度范围 | 通常-80~550℃ | 通常-80~300℃ | 通常-80~550 ℃ |
量程比 | 大于10:1 | 大于10:1 | 大于10:1 |
最小流速 | 气体≥3.5m/s液体≥0.6m/s蒸汽≥9m/s | 气体≥3.5m/s液体≥0.6m/s蒸汽≥9m/s | 气体≥10m/s液体≥1m/s蒸汽≥12m/s |
测量精度 | 士1 | 士1 | 士1 |
重复性 | ±0.1 | ±0.1 | ±0.1 |
连接方式 | 整体焊接 | 在线安装调节 | 调节型法兰连接 |
配套仪表 | 差压变送器、流量积算仪等 | ||
型号 | XD-HLV620 | XD-HLV610 | XD-HLV600 |
外形图 |
|
|
|
通径范围 | 50~4000mm | 50~5000mm | 12~50mm |
适用介质 | 空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液;饱和蒸汽、过热蒸汽配有冷凝器等 | 气体、液体、蒸汽 | |
压力范围 | 通常O~40.OMPa | 通常0~4MPa | 通常0~10.0MP a |
温度范围 | 通常-80~550℃特殊:700℃ | 通常-80~550℃ | 通常-80~300 ℃ |
量程比 | 大于10:1 | 大于10:1 | 大于10:1 |
最小流速 | 气体≥3.5m/s液体≥0.6m/s蒸汽≥9m/s | 气体≥3.5m/s液体≥0.6m/s蒸汽≥9m/s | 气体≥10m/s液体≥1m/s蒸汽≥12m/s |
测量精度 | 士1 | 士1 | 士1 |
重复性 | ±0.1 | ±0.1 | ±0.1 |
连接方式 | 整体焊接 | 螺纹杆连接 | 法兰或螺纹连接 |
配套仪表 | 差压变送器、流量积算仪等 |
